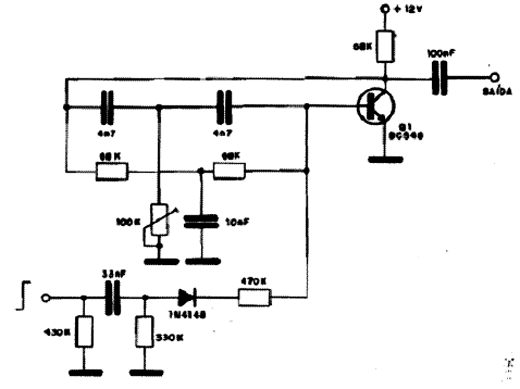

Descrevemos a simulação do circuito do Banco de Circuitos CIR517. Este circuito gera um som de clave ao receber um pulso positivo de excitação em sua entrada. O efeito, ou amortecimento, é ajustado no trimpot de 100 k. Eventuais alterações do timbre podem ser obtidas com a alteração dos capacitores de 4n7 e 10 nF no duplo T, mantendo as proporções. Veja circuitos como este, simulados no site, inclusive com a análise do amortecimento. As fórmulas também podem ser encontradas na seção de Matemática Para Eletrônica. Uma aplicação interessante para este circuito é numa bateria eletrônica.

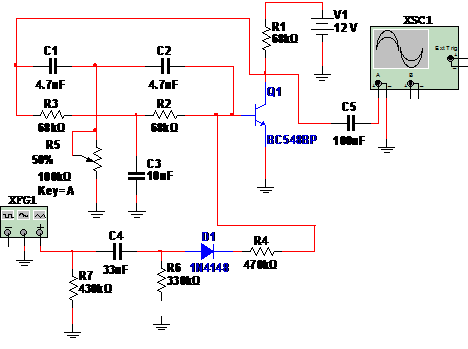

Na simulação com o Multisim 11 usamos um gerador de funções para produzir pulsos de disparo intervalados e o osciloscópio para visualizar o sinal gerado.

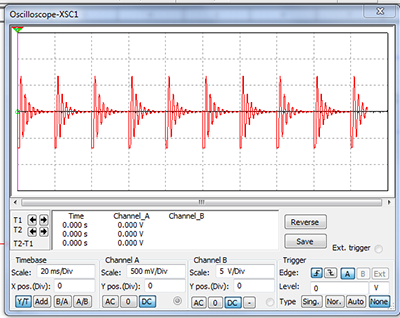

A forma de onda obtida no osciloscópio virtual é mostrada na figura abaixo.








O gerador de funções é ajustado para produzir pulsos de 10 Hz com cclo ativo de 5% e amplitude de 5 V.





Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0434.zip)
