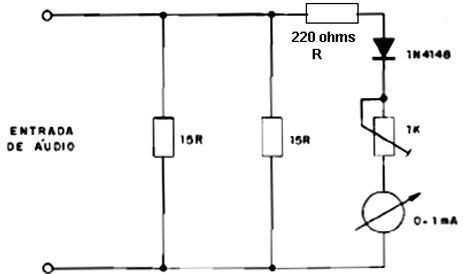

Simulados agora o CIR516 do banco de circuitos. Ligado na saída de um amplificador este circuito possibilita uma avaliação de sua potência (até 5 W). Para maiores potências, R pode ser aumentado, como 1k para potências até 20 W e 2k2 para potências até 50 W. O trimpot ajusta o fundo de escala do instrumento.

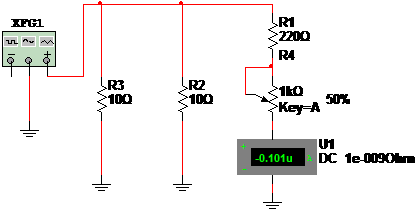

Na figura abaixo a simulação no Multisim 11. O gerador de funções é ajustado para produzir um sinal senoidal de 1 kHz com 5 Vpp de amplitude, o que numa carga de 5 Ω.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0433.zip)
