Com este mixer é possível misturar dois sinais de áudio sem a necessidade de alimentação. No entanto, existe uma forte atenuação do sinal obtido, exigindo que o amplificador usado tenha bom ganho ou ainda que seja usado um bom pré-amplificador. Entradas e saídas dos sinais devem ser feitas com fios blindados. Veja outros circuitos de mixer no site, se precisar de algo mais elaborado.

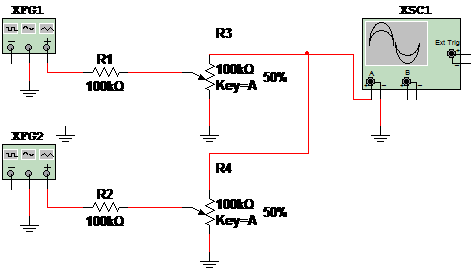

Na figura abaixo temos a simulação do Multisim 11. Ligamos na entrada dois geradores de funções, produzindo sinais senoidais de frequências diferentes e na saída o osciloscópio para verificar o funcionamento.

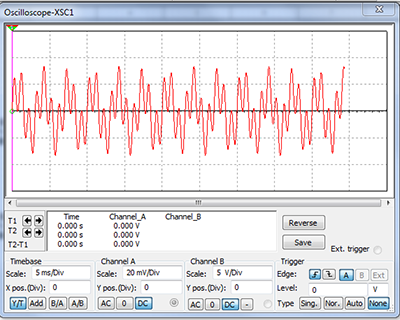

O sinal visualizado é mostrado na figura abaixo.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0432.zip)
