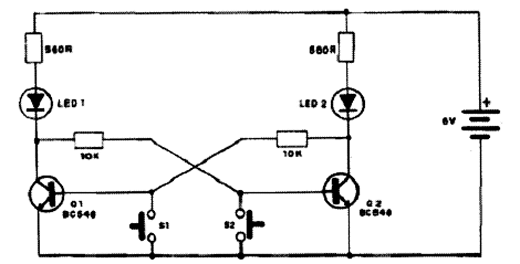

Este circuito é o CIR512 do Banco de Circuitos. Ele consiste num flip-flop ou biestável que controla LEDs quando as chaves S1 e S2 são pressionadas. A alimentação é feita com uma tensão de 6 V e os LEDs são comuns. Veja outros circuitos como este no Banco de Circuito.
![](/images/stories/circuitos/ne0430_0001.gif)

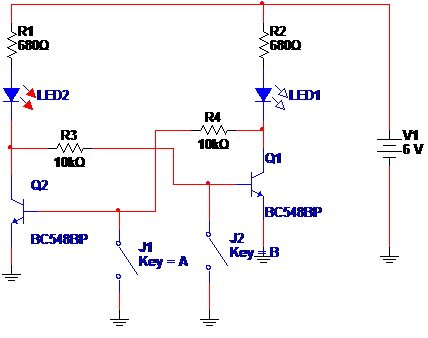

A simulação é dada a seguir.
![](/images/stories/circuitos/ne0430_0002.gif)
Ate sobre as chaves A e B alternadamente, usando as teclas das letras correspondentes e veja como os LEDs comutam.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0430.zip)
