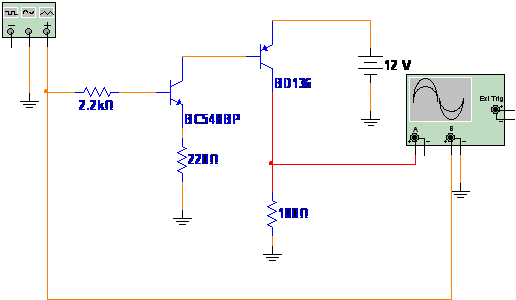

Temos duas vantagens no circuito mostrado na figura 1. A primeira é que precisamos de uma corrente menor de entrada, carregando assim muito menos a porta paralela ou a saída do microcontrolador com que o circuito vai ser usado. A segunda vantagem está no fato de que o primeiro transistor pode excitar facilmente um transistor PNP de média pot6encia permitindo assim o controle direto de cargas de boa potência como relés, motores, lâmpadas, solenóides, etc.

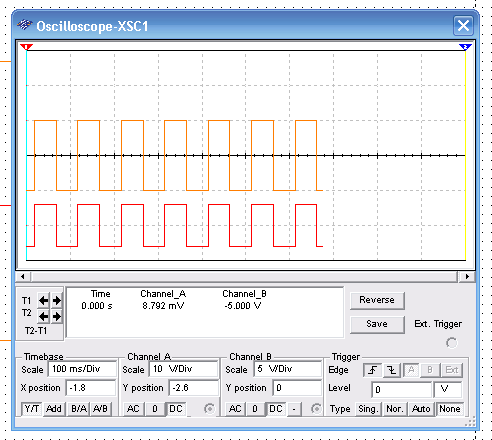

A alimentação da etapa de potência pode ser feita com tensão maior do que 5 V, dependendo apenas das exigências da carga que vai ser controlada. Evidentemente, no caso de cargas de maior potência, o transistor usado deve ser dotado de um radiador de calor. O circuito ativa a carga quando o nível no pino de saída da porta é alto. Um transistor como o BD136 pode controlar cargas até 500 mA. A simulação feita no computador, usando uma carga de 100 ohms, é mostrada na figura 2.
Simulação e netlist estão disponíveis clicando aqui.
