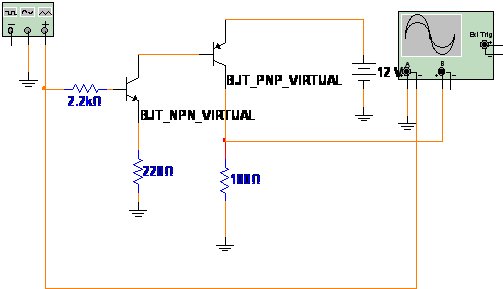

A etapa amplificadora com dois transistores complementares em acoplamento direto se presta a aplicações em que a fidelidade não é importante como alarmes, sirenes, sistemas de aviso, etc. O transistor NPN pode ser qualquer um de uso geral como o BC548 e o PNP qualquer um de média potência como o BD136, TIP32, TIP42, etc. Para alimentação acima de 6 V o transistor PNP deve ser dotado de um dissipador de calor. A alimentação pode ser feita com tensões de 3 a 12 V. Na figura 1 temos o diagrama do amplificador.

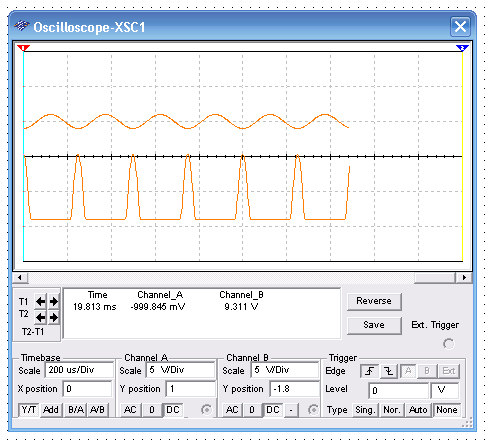

O resistor de 100 ohms pode ser substituído por um alto-falante de 3 a 16 ohms. Na figura 2 as formas de onda observadas na simulação pelo Multisim.
A curva senoidal suave é o sinal de entrada e os pulsos de alta intensidade consistem no sinal de saída.
Clique aqui para baixara os arquivos de simulação e sua netlist.
