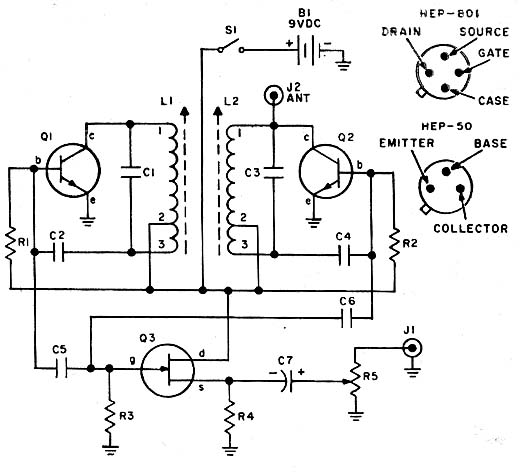

Este circuito é de uma revista antiga americana, a Elementary Electronics, edição de junho de 1972. O circuito apresentado ainda pode ser montado se trocarmos Q1 e Q2 por BC548 e Q3 por um BF245. As bobinas consistem em 10 + 90 espiras de fio 28 em bastões de ferrite de 10 a 30 cm de comprimento. Os bastões devem deslizar em tubos de papelão onde são enroladas as bobinas de modo a se obter o ajuste. A saída do circuito é ligada à entrada de um amplificador de áudio.
Simples Theremin

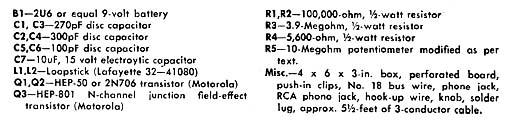

Materiais
