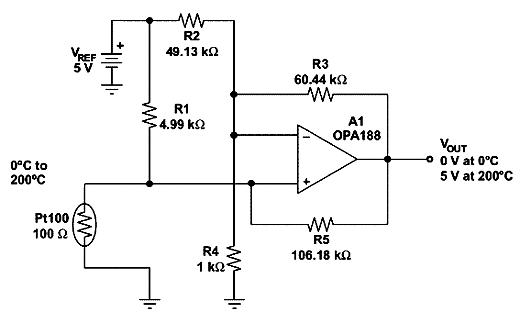

Este circuito foi encontrado numa publicação técnica de 2011 da Texas Instruments. Trata-se de um amplificador para sensor RTD de temperatura com precisão que depende dos resistores utilizados. A fonte de alimentação para o amplificador operacional deve ser simétrica. O circuito destina-se à medida de temperatura na faixa de 0º a 200ºC. A saída é de 0 V com uma temperatura de 0ºC e de 5 V com 200ºC.
Amplificador RTD
