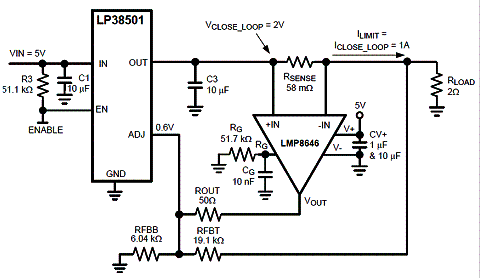

Este circuito foi obtido numa documentação da Texas Instruments de 2012, consistindo num limitador de corrente. A corrente da carga é sensoriada no resistor sensor nas entradas do operacional. Para este circuito a corrente é de 1 A. Os valores da corrente são programados nos resistores de referência RFBB e RFBT.
![Limitador de Corrente Limitador de Corrente](/images/stories/banco/cir4044_01.gif)
Limitador de Corrente
