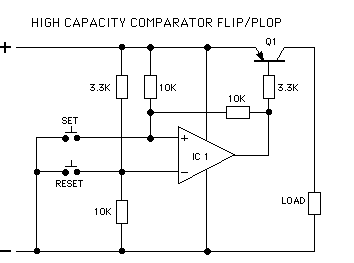

Uma aplicação interessante para um comparador de tensão da série Lm339 é como flip-flop, acionando um relé. O circuito para essa aplicação é sugerido pela National Semiconductor (www.national.com) sendo mostrado na figura 1.
A carga nesse circuito é um relé, mas outras cargas podem ser acionadas, inclusive de potências maiores com a utilização de um transistor apropriado.
Observe que esse circuito é indicado para uma carga ou relé de 24 V sendo usada uma tensão separada para essa finalidade, pois o comparador é alimentado por 12 V.
Os elementos de disparo (set e reset) do circuito são interruptores simples, mas o circuito pode usar sensores, servindo assim como elemento de um sistema de controle ou automação.
Reed switches, por exemplo, podem ser acionados para inverter o sentido de rotação de um motor ligado aos contactos reversíveis de um relé.
