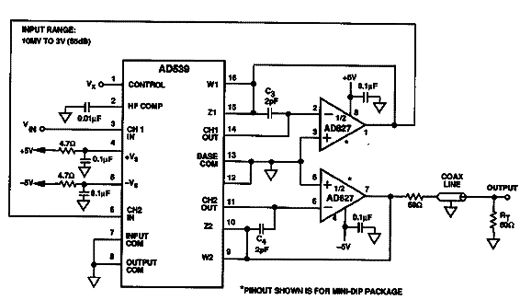

Usando um chip multiplicador duplo e um par de amplificadores operacionais de alta velocidade, a Analog Devices (www.analog.com), o circuito proposto na figura 1cobre uma faixa de 55 dB.
VCO com 55 db de faixa dinâmica
A faixa passante é de 3 db para 8 MHz e o controle é exponencial. A saída do amplificador vai de 6 mV com Vx = 0 até 3 Vpp com Vx = 3 V, para uma carga de 100 ?.
O circuito apresenta um ganho unitário com uma tensão de entrada de 2 V. A fonte de alimentação deve ser simétrica de 5 V.
