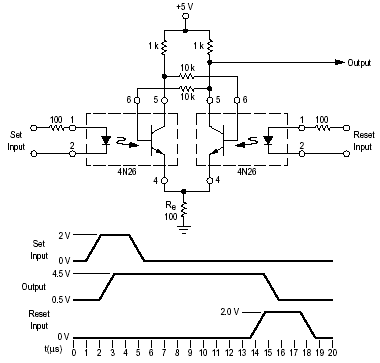

A Motorola em seu Application Note AN571A sugere muitos circuitos utilizando acopladores ópticos como o 4N26. Um deles, que achamos muito interessante é o flip-flop mostrado na figura 1.
Flip-flop com acopladores ópticos
A principal característica desse circuito é justamente o isolamento que obtemos da fonte de sinal excitador, pois não existe contacto elétrico entre o circuito de controle e o flip-flop.
Outra característica importante é sua saída de 5 V, compatível com a tecnologia TTL portanto.
As formas de onda obtidas neste circuito são mostradas na mesma figura. Evidentemente, mostramos no diagrama apenas uma das saídas, mas no coletor do primeiro acoplador podemos obter uma saída complementar.
