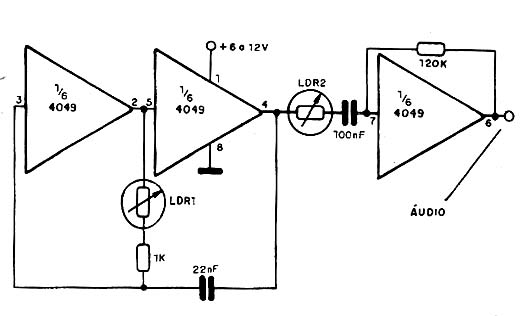

Este oscilador com circuito integrado CMOS é controlado duplamente por dois LDRs, alterando frequência e ciclo ativo. As características do sinal produzido são basicamente determinadas pelos capacitores, que podem ser alterados numa ampla faixa de valores. Este circuito está no livro Circuitos e Informações, volume VI, disponível para download no site.
![Foto Oscilador Duplo (4049) Foto Oscilador Duplo (4049)](/images/stories/banco/cir1214_01.jpg)
Foto Oscilador Duplo (4049)
