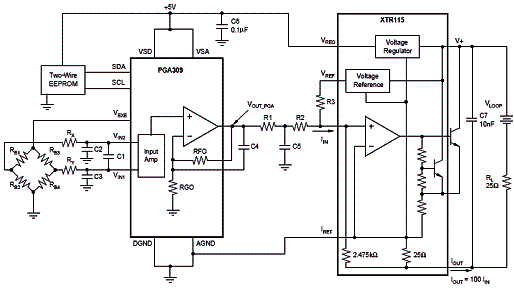

O circuito apresentado é sugerido pela Texas Instruments (www.ti.com) em seu Application Report SBOA107B e emprega como base dois circuitos integrados da empresa, o XTR115 e o PGA309. A finalidade do circuito da figura é gerar um sinal de 4 mA a 20 mA para interfaceamento entre sensores e circuitos de processamento no modo de corrente.
O circuito emprega o padrão industrial de modo de corrente de 4 mA a 20 mA onde a saída de tensão do PGA309 pode ser transformada no modo de corrente pelo transmissor de corrente XTR115. Os resistores R1 e R2 são os responsáveis pela transformação da saída do sensor em modo de tensão para o modo de corrente. A finalidade do resistor R3 é fornecer o offset do circuito de modo a determinar a corrente mínima de 4 mA no início da escala. O circuito é ainda dotado de um filtro passa-baixas de modo a cortar os ruídos que eventualmente possam estar presentes, num limite de 500 Hz. Mais informações sobre este circuito podem ser obtidas no site da empresa.
