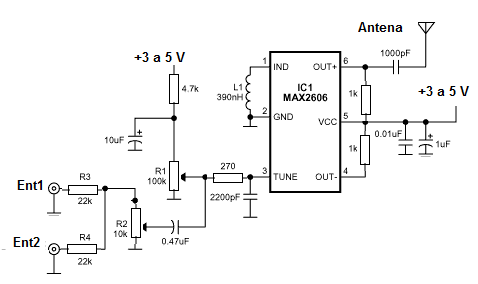

Este circuito, que tem uma potência de algumas dezenas de microwatts, é sugerido pela Maxim. O circuito tem um alcance da ordem de 20 metros com uma antena de 1 metro aproximadamente. As duas entradas podem receber sinais de um MP3 player ou outro dispositivo. A alimentação pode ser feita com uma tensão de 3 a 5 V. A bobina L1 consta de 4 espiras de fio 28 ou próximo numa forma de 1 cm sem núcleo. A sintonia básica é feita apertando-se as espiras. R2 controla a modulação e R1 ajusta a frequência, pois o MAX2606 é um VCO.
Transmissor de FM Integrado
