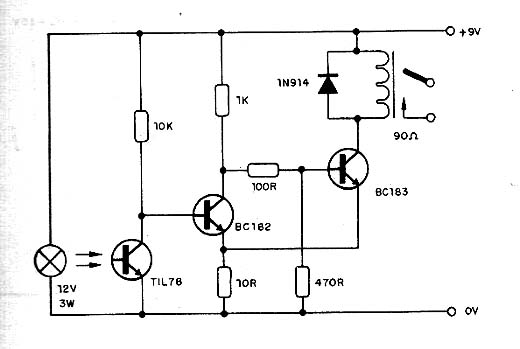

Este circuito de acoplador óptico tem na sua configuração um disparador Schmitt. A saída aciona diretamente um relé. A lâmpada pode ser substituída por outra fonte de luz capaz de acionar o circuito. Os transistores podem ser substituídos por equivalentes mais modernos como os BC548 ou 2N2222. Este circuito faz parte do livro Circuitos e Informações, Volume VI, disponível para download no site.
![Acoplador Óptico Schmitt Acoplador Óptico Schmitt](/images/stories/banco/cir1206_01.jpg)
Acoplador Óptico Schmitt
