A saída será 0 quando os dois transistores forem iluminados. Este circuito é sugerido pela Texas Instruments. Os foto-transistores podem ser praticamente de qualquer tipo desde que iguais. O BC183 pode ser substituído por equivalentes mais modernos como o BC548. Este circuito faz parte do livro Circuitos e Informações volume VI disponível para download no site.

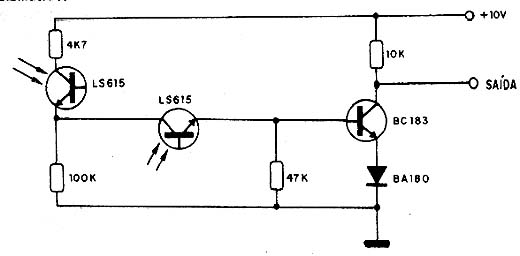

![Porta Óptica NAND Porta Óptica NAND](/images/stories/banco/cir1201_01.jpg)
Porta Óptica NAND
