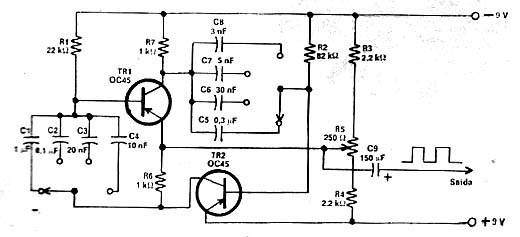

Achei este circuito numa revista francesa Radio Constructeur de 1968, salva de enchente (daí o escaneamento um tanto quanto borrado). Este circuito usa um multivibrador. Os transistores podem ser os BC558 e a alimentação é feita com uma tensão de 6 V. Resistores podem ser tocados por valores comerciais atuais, assim como os capacitores. R5 funciona como controle de intensidade do sinal gerado.
![Gerador de Sinais Retangulares Gerador de Sinais Retangulares](/images/stories/banco/cir1192_01.jpg)
Gerador de Sinais Retangulares
