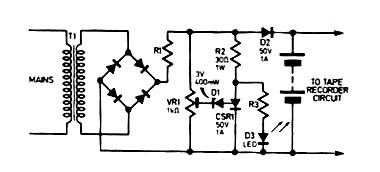

O circuito apresentado foi encontrado numa Practical Electronics de Fevereiro de 1976. O circuito consiste num carregador simples, para pilhas de Níquel-Cádmio ou Nicad,. Estas pilhas são recarregadas através de uma corrente de intensidade controlada, aplicada no sentido inversor ao normal. O circuito mostrado é simples. Podendo ser montado com componentes comuns. O circuito foi originalmente projetado para carregar baterias de um gravador (tape recorder), mas serve para outros tipos. O SCR é o TIC106 e os diodos da ponte e D2 são 1N4002. O zener no gate do SCR é de 3V. O transformador tem 6 V x 200 a 500 mA de secundário e R1 tem valores entre 100 ? e 470 ? conforme a corrente de carga. VR1 é ajustado para que o SCR diuspare com a bateria carregada.
