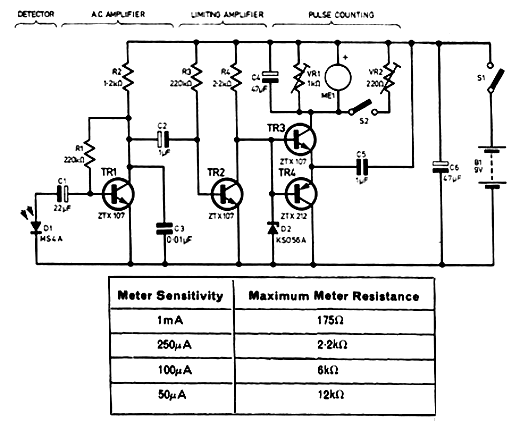

O circuito apresentado foi encontrado numa Practical Electronics de Fevereiro de 1976. O circuito consiste num medidor óptico de r.p.m. usando como sensor um foto-transistor. O circuito admite diversos tipos de instrumentos indicadores dados pela tabela junto ao diagrama. O circuito é alimentado por uma bateria de 9 V e os transistores NPN podem ser substituídos pelos equivalentes BC547. O PNP pode ser substituído pelo BC548. O ajuste pode ser feito tomando-se por base um objeto que rode a uma velocidade conhecida.
Tacômetro Óptico
