A cada 5 pulsos de entrada (pino 14) o circuito mostrado produz um pulso de saída (negativo) no pino 3. Esta é a finalidade do circuito digital apresentado que pode ser alimentado com tensões de 5 a 12 V. Este circuito pode funcionar com freqüências até uns 10 MHz, dependendo da alimentação. Com maior tensão de alimentação, o circuito pode alcançar velocidades maiores. Na figura 1 temos o circuito simulado no Multisim, utilizando-se um gerador de funções na entrada e um osciloscópio na saída.

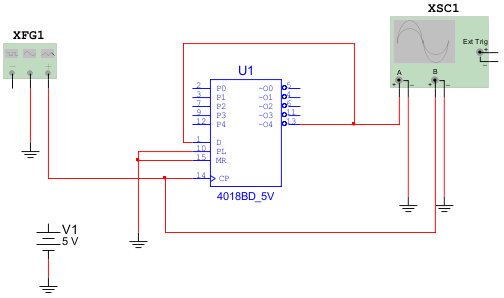

Figura 1 – Circuito do divisor na simulação com o Multisim.
As formas dos sinais podem ser visualizadas clicando-se no osciloscópio do Multisim, para que a tela seja ampliada. Neste caso, teremos os sinais mostrados na figura 2.

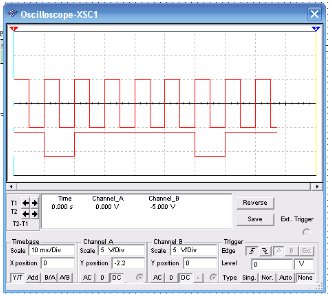

Figura 2 – Sinais visualizados no osciloscópio.
O sinal superior corresponde à entrada produzida pelo gerador de sinais. O sinal inferior é o que obtemos na saída. Observe que o ciclo ativo não é 50%. Para obter 50% de ciclo ativo este circuito não é portanto apropriado.
Clique aqui para baixar a netlist e a simulação para os leitores que possuam o Multisim ou que desejem fazer a simulação em outro software.
