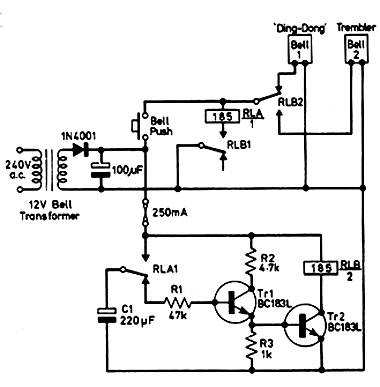

O interessante circuito apresentado foi encontrado numa revista que não mais existe. Trata-se de uma Practical Wireless de novembro de 1978. O circuito é viável bastando utilizar os BC548 em lugar dos transistores originais. O que o circuito faz é comutar o som de duas campainhas com um toque sonoro musical inicial e um toque mais forte na segunda vez em que o interruptor for pressionado. O transformador tem 12 V x 500 mA de secundário. O circuito é projetado para operar com campainhas de 12 V mas pode ser modificado para comutar campainhas alimentadas pela rede de energia.
Comutador de Som Para Campainha
