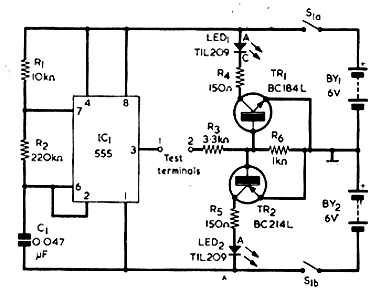

Este circuito foi encontrado na Radio & Electronics Constructor de Abril de 197'6. O circuito é ainda atual, pois todos os componentes utilizados têm equivalentes que podem ser encontrados com facilidade. Assim,para o PNP pode ser usado um BC558 e para o NPN pode ser usado um BC548. O circuito testa e verifica a polaridade de diodos comuns, possibilitando a identificação do anodo e catodo. O circuito é alimentado por dois conjuntos de 4 pilhas e a indicação é feita através de LEDs. Trata-se de um oscilador que aplica um sinal alternado no diodo, verificando sua condução.
![Indicador de Polaridade de Diodos Indicador de Polaridade de Diodos](/images/stories/banco/cir1164_01.png)
Indicador de Polaridade de Diodos
