Este circuito foi encontrado na Radio & Electronics Constructor de Abril de 1976. O circuito é ainda atual, pois todos os componentes utilizados têm equivalentes que podem ser encontrados com facilidade. Assim, para o PNP pode ser usado um BC558 e para o NPN pode ser usado um BC548. O circuito gera sinais ate uns 100 kHz com uma forma de onda dente de serra bastante fiel. A alimentação é feita com uma tensão de 9 V. Se bem que os transistores unijunção já não sejam quase mais usados, trata-se de projeto interessante se for analisado com finalidades didáticas.

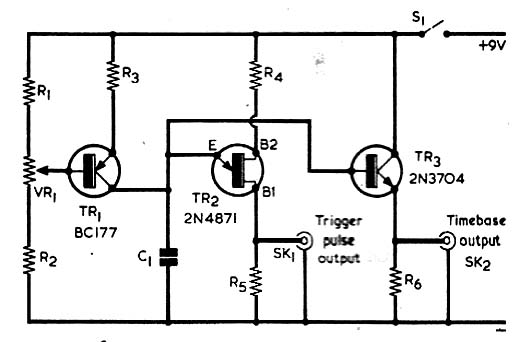

 Gerador de Base de Tempo
Gerador de Base de Tempo

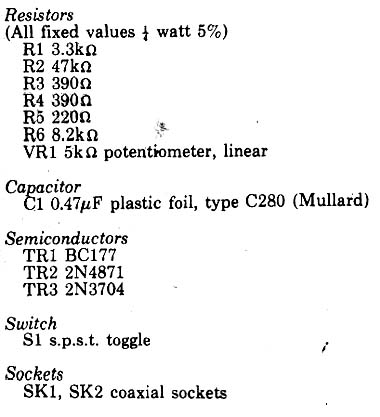

Lista
Lista
