Este circuito foi publicado numa Popular Electronics de fevereiro de 1991. A revista não mais existe, mas o circuito é atual, pois todos os componentes podem ser encontrados com facilidade. Apenas o SCR que pode ser substituído por um TIC106 e se o montador quiser mais volume no som emitido, pode usar uma etapa de potência com transistor para excitar o alto-falante. R6 ajusta o tom do som emitido.
![Diagrama elétrico do alarme Diagrama elétrico do alarme](/images/stories/banco/cir1161_01.jpg)

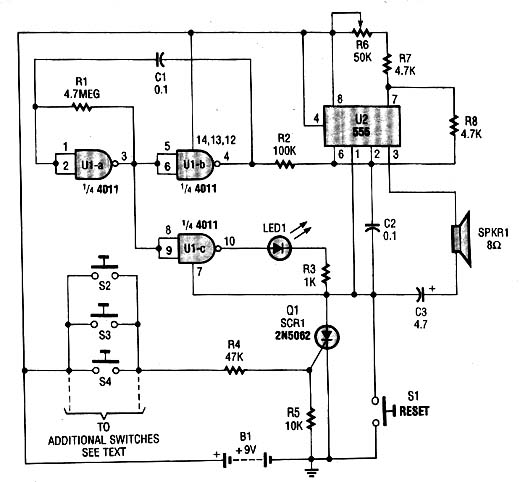

Diagrama elétrico do alarme
