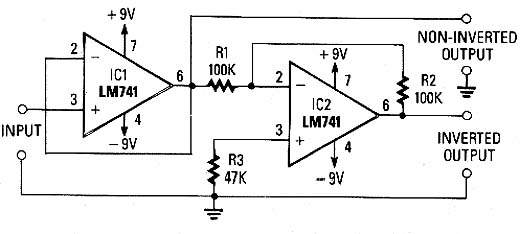

Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual. Este circuito fornece sinais com fases opostas em relação ao sinal aplicado à entrada. Os dois sinais têm a mesma amplitude e o ganho da segunda etapa, assim como da primeira é unitário. A fonte deve ser simétrica de 5 a 12 V e a entrada é para sinais de alta impedância. Veja mais sobre este circuito na seção de matemática do site e também na seção de circuito simulados.
Separador de Fase com o 741
