Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual. Este circuito fornece uma tensão de saída que é a diferença entre as tensões de entrada. A fonte deve ser simétrica de 5 a 12 V e a entrada é para sinais de alta impedância.. Veja mais sobre este circuito na seção de matemática do site e também na seção de circuito simulados. As tensões de entrada e o resultado da operação não devem ser maiores que as tensões usadas na alimentação.
![Amplificador Diferença com o 741 Amplificador Diferença com o 741](/images/stories/banco/cir1060_01.jpg)

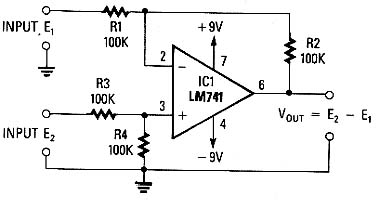

Amplificador Diferença com o 741
