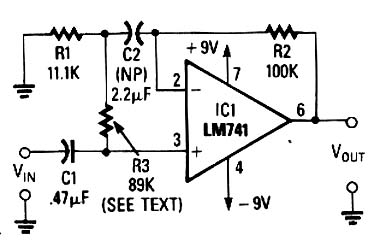

Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual, mostrando como obter ganho 10 de um 741com uma elevada impedância de entrada. A fonte deve ser simétrica e a tensão pode variar entre 5 e 12 V. Veja mais sobre os cálculos deste tipo de circuito na seção de Matemática Para Eletrônica do site. O amplificador é do tipo não inversor.



 Operacional 741 com 50 Meg? de Impedância de Entrada
Operacional 741 com 50 Meg? de Impedância de Entrada
