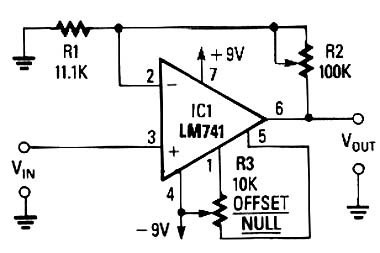

Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual, mostrando como obter ganho 10 de um 741. A fonte deve ser simétrica e a tensão pode variar entre 5 e 12 V. O ganho é ajustado em R2 que varia a resistência no circuito de realimentação. Neste caso temos um ganho de tensão ajustável entre 1 e 10. Com um potenciômetro de 1 M podemos ajustar o ganho entre 1 e 100. Veja mais sobre os cálculos deste tipo de circuito na seção de Matemática Para Eletrônica do site.
Amplificador Com Ajuste de Ganho - 741
