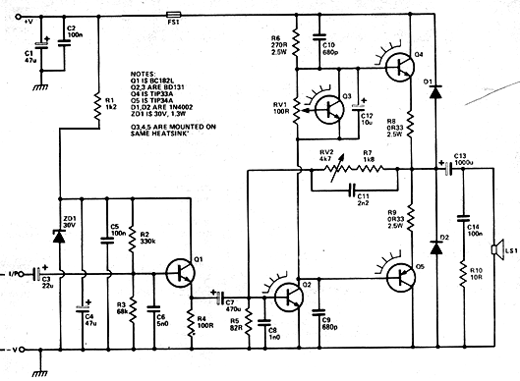

Este amplificador de 25 W rms ou 100 W pmpo saiu numa revista Hobby Electronics de março de 1980. A revista não mais existe, mas o circuito é atual pelos componentes que usa, já que alguns transistores admitem equivalentes. Observe que Q3, 4 e 5 devem ser montados no mesmo dissipador de calor. RV1 ajusta a corrente de repouso de 140 a 150 mA. ZD1 e ZD2 são zeners de 30 V x 1,3 W. A alimentação é feita com tensões 24 V e 42 V. Veja fonte no CIR1022.
Amplificador Transistorizado de 25 W
