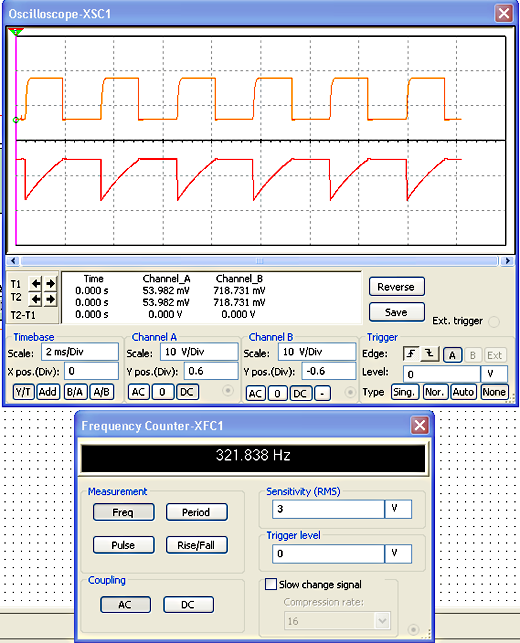

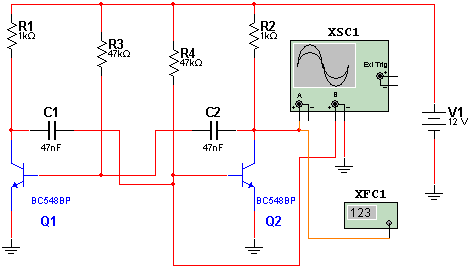

O circuito mostrado serve para demonstrar as formas de onda de um multivibrador astável e também medir sua frequência, possibilitando a comprovação dos cálculos do circuito. Veja que, enquanto nos coletores dos transistores temos um sinal retangular, nas bases temos uma forma de onda dente de serra que corresponde justamente a carga e descarga do capacitor correspondente. Veja na seção de matemática para eletrônica as fórmulas do astável (M002 e M047).
