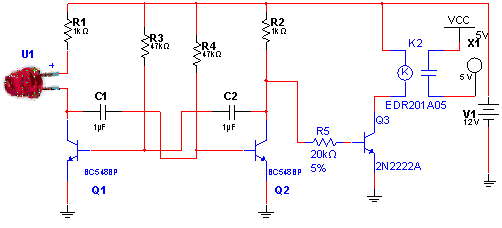

Com o multivibrador astável de dois transistores um relé é acionado de modo intermitente. Na simulação ligamos aos contatos do relé um indicador de 5 V, mas qualquer carga de acordo com os contatos do relé pode ser controlada. O relé, diferentemente da simulação deve ser de 12 V com até 50 mA de corrente de bobina. Na simulação o relé e o LED vão ser acionados ao mesmo tempo. A frequência do circuito é determinada por C1 e C2 que na prática podem necessitar de valores diferentes, de acordo com as características da bobina do relé usado.
Relé Astável
Download da simulação e netlist
