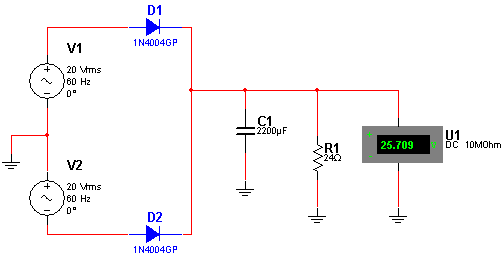

Para um transformador de 1 A de secundário, simulado por V1 e V2, esta fonte é ideal para a alimentação de amplificadores de 5 a 10 W de potência. Na simulação a tensão será de 25 V com uma carga de 1 A. Em aberto, ou seja, sem carga a tensão será da ordem de 32 V, já que o circuito não e regulado. Veja então que esta fonte é recomendada apenas para circuitos que não necessitem de fontes reguladas e aceitem uma boa faixa de tensões de alimentação. Para a aplicação dada com 1 A de corrente o diodo é o 1N4004. Para correntes maiores use o 1N5404. O capacitor de filtro deve ter uma tensão de trabalho de 40 V ou mais, e para 2 A ou mais aumente-o para 4700 µF de modo a obter melhor filtragem.
Fonte de 24 V
Clique aqui para baixar a simulação e netlist
