Esta etapa de potência é indicada para ser usada com alarmes e sirenes com circuitos integrados CMOS ou com o 555, fornecendo alguns watts a um alto-falante. Q3 pode ser um TIP42 e deve ser dotado de um dissipador de calor. Na simulação aplicamos um sinal senoidal de 1 kHz na entrada, se bem que o circuito se preste a operar com sinais retangulares dos circuitos de sirene. A tensão de alimentação pode ficar entre 6 V e 12 V.

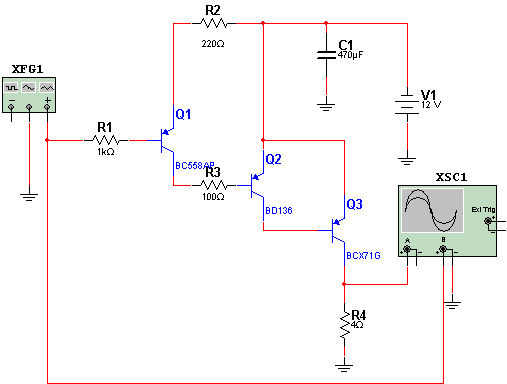

Etapa Darlington de Alta Potência PNP

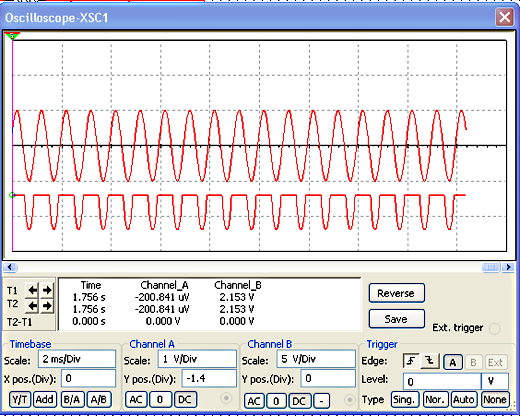

Forma de onda obtida
Clique aqui para baixar a simulação e netlist
