Pequenas aplicações de 2 pilhas podem ser alimentadas com esta fonte, apenas observando-se que ela não tem isolamento da rede de energia. C1 deve ter isolamento de pelo menos 200 V para a rede de 110 V. Se o aparelho for usado na rede de 220 V, C1 deve ser de 220 nF com 400 V de tensão de isolamento. Em ambos os casos, os tipos de poliéster são os indicados. Outras tensões podem ser obtidas com a troca do diodo zener.
![Fonte de 3 V x 20 mA Sem Transformador Fonte de 3 V x 20 mA Sem Transformador](/images/stories/circuitos/ne0405_01.gif)

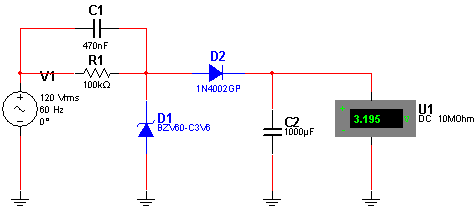

Fonte de 3 V x 20 mA Sem Transformador
Clique aqui para baixar a simulação e netlist
