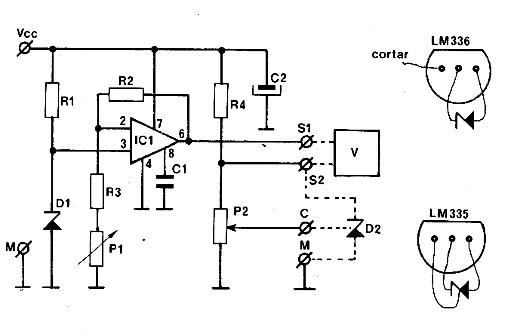

Este circuito foi encontrado numa revista Resistor, da Espanha de setembro de 1986 e ainda atual, a não ser pelos circuitos sensores. A leitura de temperatura pode ser feita num voltímetro ou num multímetro comum. O circuito sensor pode ser obtido em três versões LM135, Lm235 e Lm335 com diferentes faixas de cobertura. Verifique no datasheet qual deve ser usado para sua aplicação. O amplificador operacional pode ser o 741 e D1 é um diodo zener de 2,73 V. O circuito é alimentado por uma tensão de 15 V devendo o ajuste de escala ser feito em P1 e P2.
Termômetro de Precisão
Mateirial
