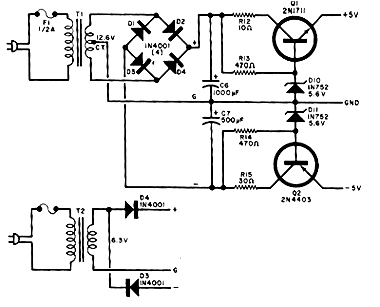

Encontramos este circuito numa Popular Electronics de fevereiro de 1979. A revista não mais existe, mas o circuito é atual, bastando trocar Q1 por um BD135 e Q2 por um BD136, ambos montados em dissipadores de calor. A fonte fornecerá correntes até uns 200 mA, devendo o transformador ter secundário de 200 a 500 mA. Na parte inferior o diagrama para um transformador sem tomada central no secundário. O fusível é de 500 mA nos dois casos. Com a troca dos zeners esta fonte pode fornecer tensões simétricas de 6 ou 9 V.
Fonte Simétrica de 5 V
