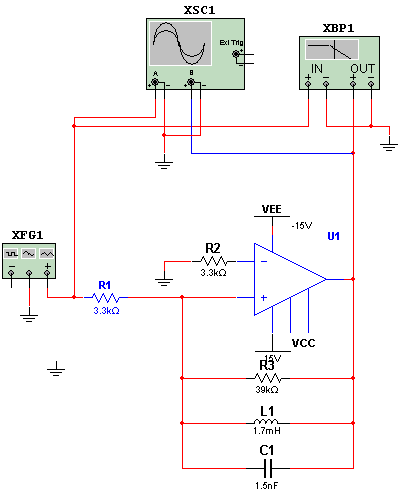

O circuito apresentado tem uma frequência central determinada pelos valores de L e de C, resultando em 100 kHz, conforme podemos ver pela imagem do Bode Plotter virtual do Multisim 11.0. Os valores destes componentes podem ser alterados para outras frequência,s lembrando apenas que o limite superior do 741 está em torno de 1 MHz. Podem ser usados, entretanto, outros amplificadores operacionais. A fonte de alimentação deve ser simétrica com tensões de acordo com os operacionais usados.

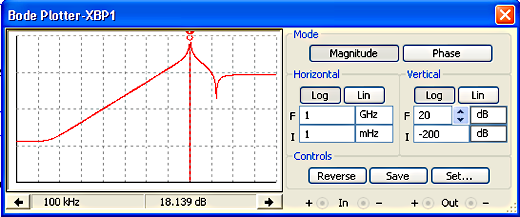

A imagem do Bode Plotter mostra que a curva de sintoniza do circuito tem seu pico em 100 kHz mas que é assimétrica, com um pico negativo um pouco além deste valor. Na frequência de sintonia, o ganho do circuito é de aproximadamente 18 dB.
Clique aqui para baixar a simulação e netlist
