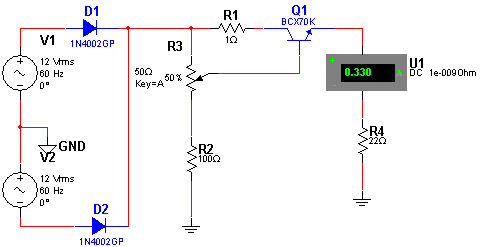

O circuito apresentado consiste na verdade num simples reostato através do qual podemos controlar a corrente numa carga. Para o BD135 a corrente máxima é de 500 mA, mas usando o TIP31 essa corrente pode chegar a 3 A. O transistor deve ser dotado de um bom radiador de calor. V1 e V2 simulam o secundário de um transformador com tensão de acordo com a máxima exigida pela carga, assim como a corrente. Na simulação alimentamos uma carga de 22 ?, ajustando a corrente através de R3 que é controlado pela tecla A.
Regulador Variável de Corrente
Clique aqui para baixar a simulação e netlist.
