Esta etapa amplificadora é ideal para aplicações que não exijam alta fidelidade como a saída de alarmes, circuitos de efeitos sonoros, etc., pois há uma pequena distorção na saída que pode ser reduzida com a alteração de valor de R2. Este componente deve ser experimentado na faixa de 220 k a 820 k até se obter a melhor fidelidade. O consumo do circuito é da ordem de 120 mA com9 V de alimentação, exigindo apenas um pequeno dissipador para Q1. Pode-se usar o TIP115 nesta função que é mais fácil de encontrar. Veja que aplicando um sinal de 100 mV na entrada obtemos na saída um sinal de 7,5 Vpp sobre carga de 8 ?, o que dá uma potência de alguns watts.

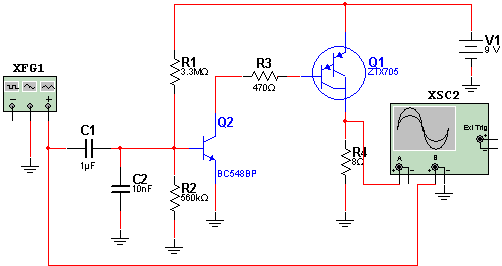

Amplificador Simples de 1 W

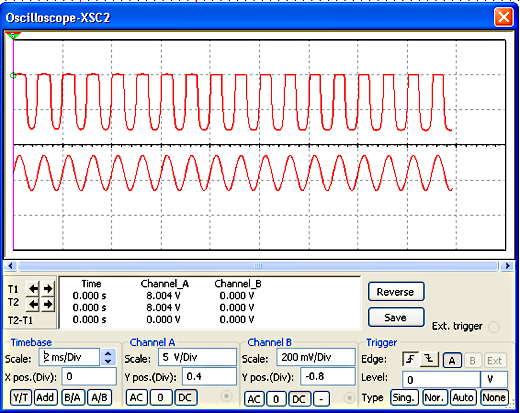

Forma de onda.
Clique aqui para baixar a simulação e netlist
