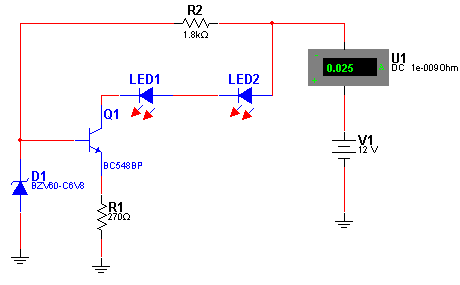

O circuito mostrado consiste num regulador de corrente para LEDs. Com tensões de entrada de 9 a 20 V este circuito mantém a corrente nos LEDs em 25 mA. A intensidade desta corrente é programada através de R1 e do diodo zener. Esta corrente pode ser alterada em função das características dos LEDs utilizados. Na simulação ligamos um amperímetro em série com os LEDs. Pode-se alterar a tensão de alimentação para verificação da atuação do circuito. Veja que a tensão de alimentação sempre deve ser maior do que a do zener utilizado.
Excitação de LEDs em Série
Download da simulação e netlist
