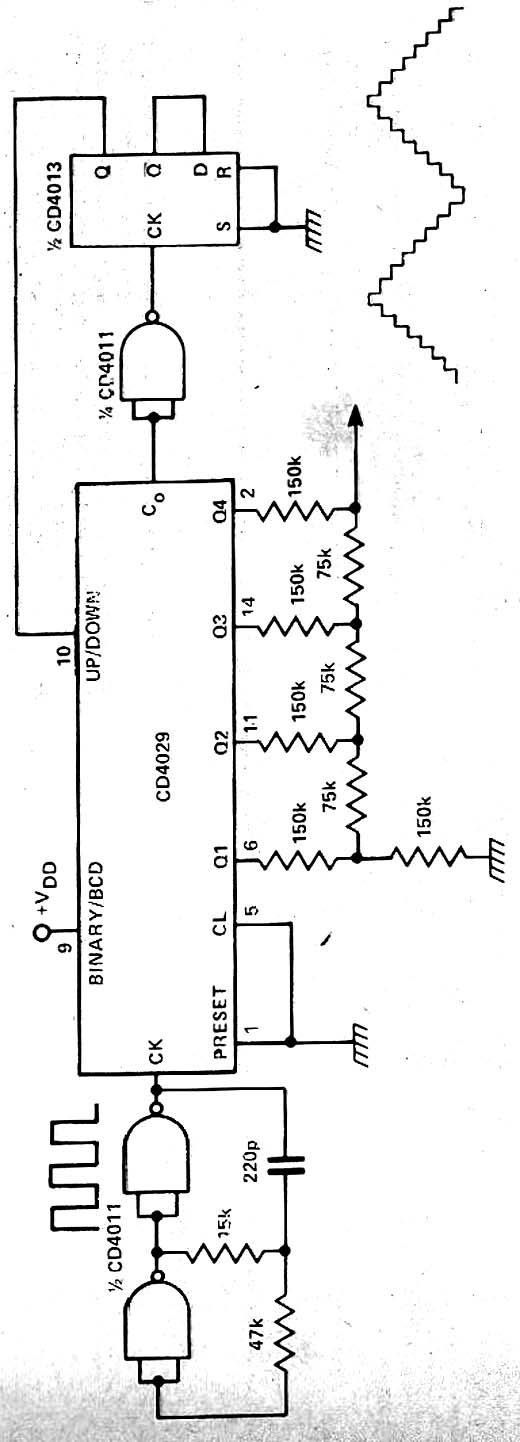

Encontramos este circuito numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. Este circuito pode gerar sinais triangulares até algumas centenas de quiloihertz. A fonte de alimentação deve ser de 5 V a 12 V. Para calcular a frequência veja na seção de Matemática Para a Eletrônica as fórmulas do oscilador de entrada. A forma de onda em escada do sinal gerado é mostrada junto ao circuito. Este circuito é muito usado em conversores digitais para analógico. Observe que a saída de sinal é de muito alta impedância.
Gerador Triangular R-2R
