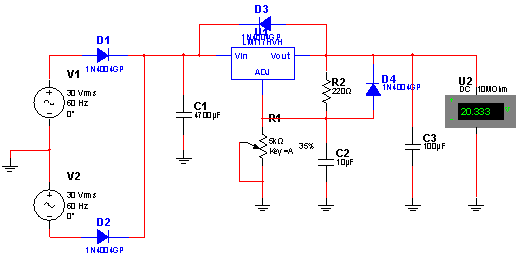

Esta fonte de alimentação variável fornece tensões de saída de 1,2 V a pouco mais de 28 V usando os componentes indicados, isso com uma corrente máxima de 1,5 A. Pode-se usar o CI LM350 para uma corrente até 3 A, sem alterações nos demais componentes. U1 é um LM117 ou LM317. Na simulação ligamos um voltímetro na saída, de modo que atuando sobre a tecla A podemos ver a tensão variando na saída. V1 e V2 simulam o secundário de um transformador de 30 + 30 V x 1,5 A que deve ser usado nesta fonte. R4 pode ser de 4,7 k ou 5 k linear. As tensões de operação dos capacitores eletrolíticos devem ser maiores do que as encontradas nos pontos do circuito em que eles são utilizados.
Fonte de 1,2 V a 28 V x 1,5 A
Clique aqui para baixar a simulação e netlist.
