Este oscilador gera sinais numa faixa de frequências de 200 a 4000Hz ajustadas pelo potenciômetro. Esta faixa pode ser mudada pela trocado capacitor C1. O limite máximo deste oscilador está em torno de 500 kHz. Na simulação ligamos na saída o frequencímetro virtual do Multisim 11.0 para que, atuando sobre a tecla A seja possível visualizar a mudança da frequência. A fonte de alimentação deve ser simétrica de 5 a 12 V e outros operacionais podem ser empregados.

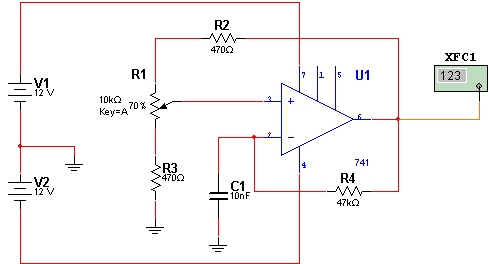

![Oscilador de 200 a 4000 Hz com o 741 Oscilador de 200 a 4000 Hz com o 741](/images/stories/circuitos/ne0389_01.gif)
Oscilador de 200 a 4000 Hz com o 741
Clique aqui e baixe a simulação e netlist
