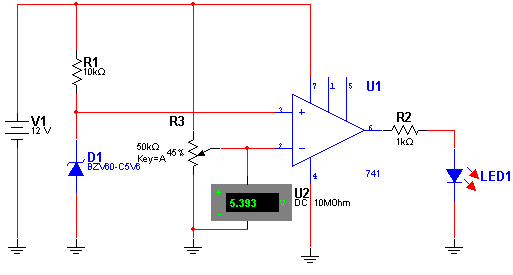

Este teste de zener funciona com diodos zener de tensões abaixo da usada na alimentação do circuito, no caso 12 V. Assim, atuando-se sobre R3, no ponto em que se alcança a tensão zener no cursor (visualizada na simulação por um voltímetro), o circuito comuta e o LED indicado apaga. Assim, variando-se R3 deve haver um instante em que o LED apaga (ou acende). Outros operacionais e até mesmo comparadores de tensão podem ser usados neste circuito.
Teste de Zeners
