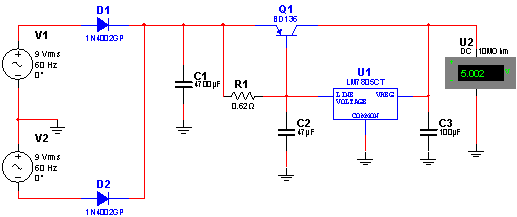

Na simulação, com o BD136 e o 7805 a tensão de saída desta fonte é 5 V e a corrente máxima 500 mA. No entanto, para 6 V x 2 A deve ser usado o TIP32 em dissipador de calor e o circuito integrado, também em dissipador de calor, deve ser o 7806. As duas fontes de 9 V (V1 e V2) simulam o secundário de um transformador de 9 V com 2 A de corrente ou de acordo com a corrente que se deseja para a fonte.
Fonte de 6 V x 2 A
