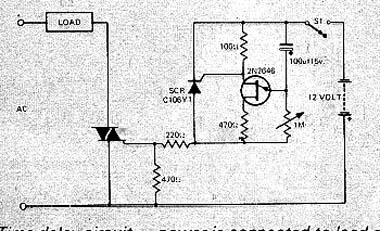

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito mostra um como é possível acionar depois de certo intervalo de tempo, determinado pelo disparo do unijunção. O setor de baixa tensão pode ser alimentado com tensões de 9 a 12 V. O SCR adicional é o TIC106. O triac pode ser qualquer um da série TIC conforme a carga alimentada. O circuito funciona tanto na rede de 110 V como 220 V. Veja na seção de matemática para eletrônica como calcular o tempo do unijunção.
Retardo Para Acionamento de Triac
