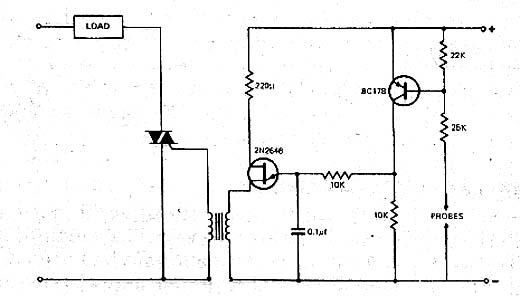

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito mostra um dispositivo que aciona uma carga quando aumenta a umidade entre os sensores. Os sensores podem ser barras de metal enterradas ou duas telas separadas por um tecido poroso. O transistor pode ser o BC558e a alimentação para o setor de baixa tensão pode ser feita com tensões de 9 a 12 V. O transformador é um transformador de pulsos enrolado num bastão de ferrite. Os dois enrolamentos têm 100 espiras de fio de 28 a 32 AWG. O triac pode ser qualquer um da série TIC conforme a carga alimentada. O circuito funciona tanto na rede de 110 V como 220 V.
Sensor de Umidade ou Vazamento com Triac
