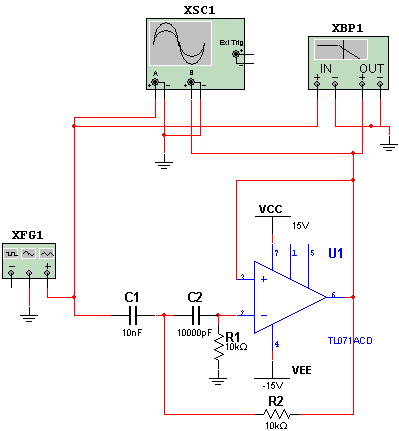

Com os valores de componentes indicados, este filtro deixa passar quase sem atenuação as frequências acima de 1 kHz. O amplificador operacional é o TL071 mas equivalentes da mesma série com JFET na entrada e mesmo comuns podem ser usados. A fonte de alimentação é simétrica e, conforme o operacional, outras tensões podem ser usadas. Nos artigos da série Matemática Para Eletrônica indicados em "leia mais" temos os procedimentos de cálculos para estes filtros. Na simulação usamos o Bode Plotter para levantar a curva de resposta do filtro observando-se que a frequência para aproximadamente 10 dB de atenuação está perto de 1 kHz. Observe os diversos elementos usados na simulação.

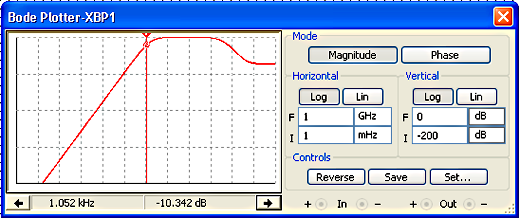

Curva de resposta visualizada no Bode Plotter do Multisim 11.0.
