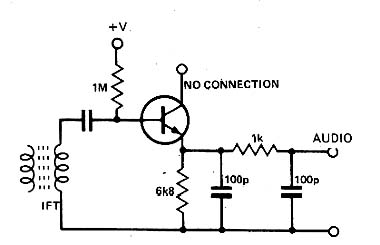

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito consiste numa configuração que mostra como usar um transistor comum como detector. É utilizada a junção base-emissor e melhores resultados em termos de sensibilidade são obtidos com transistores de germânio, caso em que obtemos um diodo equivalente aos 1N34 ou 1N60. O capacitor sem valor tem valores típicos entre 22 nF e 220 nF. Observe que o terminal de coletor permanece sem conexão. A tensão +V pode ficar entre 3 e 15 V.
Transistor Como Diodo Detector
